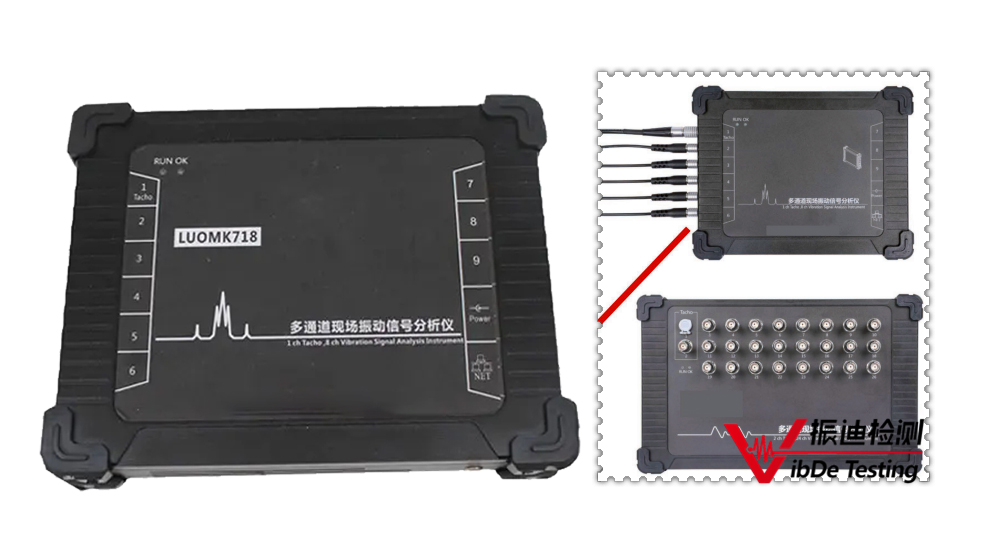

Luomk718多通道現場振動分析儀是一款便攜式、多功能機械設備健康狀態分析與故障診斷儀器。他集振動信號采集與分析與一體，配合 Luomk718 Software 實現機械設備現場故障診斷與動平衡功能。它采用同步 AD 對所有通道數據進行高速同步采樣。正負 25 電壓輸入范圍、每通道 IEPE 電流供電可選，適合加速度、速度、電渦流、力等各類傳感器。Luomk718 多通道振動分析儀集數據采集、實時分析顯示和歷史數據回放于一體，是振動分析工程師、設備檢修和高校研究人員的最佳選擇。
1. Luomk718多通道現場振動分析儀豐富的顯示界面
.同類型數據繪制的圖譜間用戶可設置成光標同步顯示。
.事件觸發記錄數據（轉速、時間、越限），用戶可以設置定轉速、定時間間隔保存數據。
.靜態數據和動態數據按比例保存，比例系數用戶可自行設定，也可連續記錄數據（適合風機、水泵等升速率大的設備）。
.數據存儲觸發：時間間隔、轉速間隔、等時間或等轉速間隔、振幅超限、振幅變化百分率、工頻相位異常、手動。.數據存儲：非同步振動數據、同步振動數據、原始振動數據。
Luomk718多通道現場振動分析儀技術參數
|
信號測量通道
|
1 或 2 路轉速（鍵相）輸入通道，可以接入光電、電渦流等傳感器。
8，16，24，32 路振動信號（并行采集）輸入通道；可以輸入 IEPE 加速度、磁電
式速度傳感器、電渦流傳感器等（通道數量根據具體型號）
|
|
采樣頻率
|
最大 102.4KHz（所有通道并行采集）；
|
|
輸入電壓范圍
|
±25V、超壓保護±30V
|
|
IEPE 激勵電源(ICP)
|
3.5mA/24VDC（可配置）
|
|
抗混疊濾波
|
模擬濾波+數字濾波，降采樣自動進行抗混疊濾波
|
|
主處理器
|
FPGA+ARM
|
|
顯示屏
|
無
|
|
數據輸出接口
|
以太網接口
|
|
工作范圍
|
-20℃~60℃，5%~95%相對濕度，不凝結
|
Luomk718系列是一款便攜式、多功能機械設備健康狀態分析與故障診斷儀器。他集振動信號采集與分析與一體，配合Luomk718 Software實現機械設備現場故障診斷與動平衡功能。它采用同步AD對所有通道數據進行高速同步采樣。正負25電壓輸入范圍、每通道IEPE電流供電可選，適合加速度、速度、電渦流、力等各類傳感器。自帶大容量電池和WIFI模塊，工程師可以輕松實現現場各種設備與工況的振動信號測量與故障診斷服務。支持4G無線網絡傳輸和大容量存儲，可以實現人機分離，遠程監控功能。Luomk718集數據采集、實時分析顯示和歷史數據回放于一體，是振動分析工程師、設備檢修和高校研究人員的最佳選擇。
技術參數：
|
信號測量通道 |
1或2路轉速（鍵相）輸入通道，可以接入光電、電渦流等傳感器?？芍苯优cVIB210激光傳感器連接，并提供激光傳感器電源。 |
|
|
4，8，16，24，32路振動信號（并行采集）輸入通道；可以輸入IEPE加速度、磁電式速度傳感器、電渦流傳感器等（通道數量根據具體型號） |
|
采樣頻率 |
最大102.4KHz（所有通道并行采集）； |
|
輸入電壓范圍 |
±25V、超壓保護±30V |
|
IEPE激勵電源(ICP) |
3.5mA/24VDC（可配置） |
|
抗混疊濾波 |
模擬濾波+數字濾波，降采樣自動進行抗混疊濾波 |
|
主處理器 |
FPGA+ARM |
|
電池容量 |
12V，11000mAH鋰電池，充滿后電池可獨立工作8小時。（部分產品有） |
|
顯示屏 |
無 |
|
數據輸出接口 |
以太網接口（可選WiFi接口），移動4G無線網絡（可選） |
|
工作范圍 |
-20℃~60℃，5%~95%相對濕度，不凝結 |
儀器特點：
1.豐富的顯示界面
采用多視圖模式，具有旋轉機械振動瞬態分析、穩態分析功能。
包含大量的旋轉機械振動分析圖譜：波形圖、頻譜圖、階比譜圖、波德圖、極坐標圖、趨勢圖、瀑布圖、層疊圖、軸心軌跡圖、軸中心位置圖、振動參數列表。同時還包括滾動軸承分析使用的包絡譜圖、倒頻譜圖等。
靜態數據列表：轉速、通頻值、間隙電壓、1倍頻幅值\相位、2倍頻幅值\相位，2個用戶可指定的諧波幅值\相位。
測量值列表：時間、轉速、通頻振幅、工頻1X振幅/相位、自定義倍頻振幅/相位等。
實時顯示：振動波形、振動頻譜、階次譜、Bode圖、趨勢圖、三維瀑布圖、軸心位置圖、軸心軌跡圖。
同類型數據繪制的圖譜間用戶可設置成光標同步顯示。
2. 強大的振動信號分析功能
外接鍵相采集、模擬鍵相采集以及無鍵相采集三種模式，外接鍵相以及模擬鍵相模式下實現整周期同步采集，采樣頻率為16、32、64、128、256倍轉頻可選，頻率分辨率1、0.5、0.25、0.125、0.0625倍頻可選；無鍵相采集模式下最大采樣頻率達102.4kS/s，譜線數最高達25600。
外接鍵相模式下，上升沿（正脈沖）、下降沿（負脈沖）可選，用戶可選自動計算觸發電壓閾值，也可手動設置閾值。
能對加速度信號進行1次或2次積分得到速度或位移信號。
低速分析模塊：用于轉速在30rpm以下設備的振動階比分析。
快速捕捉：具有每秒捕捉200組以上記錄的能力，滿足快速升降速時的測量需要。
事件觸發記錄數據（轉速、時間、越限），用戶可以設置定轉速、定時間間隔保存數據。靜態數據和動態數據按比例保存，比例系數用戶可自行設定，也可連續記錄數據（適合風機、水泵等升速率大的設備）。
數據存儲觸發：時間間隔、轉速間隔、等時間或等轉速間隔、振幅超限、振幅變化百分率、工頻相位異常、手動。
數據存儲：非同步振動數據、同步振動數據、原始振動數據。
Word報告：測量列表、圖形直接輸出Word文檔。
多平面現場動平衡軟件（可選，PC版、Andriod手機版、Windows Mobile手機版）。
滾動軸承故障頻率數據庫：內含5萬條滾動軸承數據信息，用于滾動軸承故障分析（選件）。
可以根據客戶要求定制功能
