當前位置：產品 現場動平衡儀 CB-8002 現場動平衡儀
CB-8802動平衡測試儀技術參數
|
型號 |
CB-8802R |
CB-8802RG(研磨輪) |
|
測量范圍 |
|
|
|
旋轉速度 （轉/分） |
180-61000 |
180-61000 |
|
轉速分辨率（轉/分） |
±1 |
|
|
振動位移 |
0.001-999μm（當轉速為1200轉/分時） |
|
|
振動位移分辨率 |
0.001μm |
|
|
校正方法 |
1/2面平衡，極坐標和分力（3-99）校正 |
|
|
校正配重（添加，消除） |
V |
V |
|
平衡塊移動 |
-- |
V |
|
測量范圍切換 |
自動 |
自動 |
|
工作數據存儲 |
10 |
10 |
|
顯示器 |
5.7 TFT LCD |
|
|
操作系統 |
觸摸屏界面 |
|
|
電源 |
AC 100-240V ±10% 50/60HZ |
|
|
尺寸 |
325×230×105mm |
|
|
重量 |
大約為3.5公斤 |
|
|
可選項 |
|
|
|
研磨輪平滑 |
- |
可選項 |
|
RS-232C界面 |
可選項 |
可選項 |
CB-8802動平衡測試儀特性簡介
1.具有CB-8002所有功能,并有諧波振動分析,不平衡振動分析和偏心補償功能. 精度高，操作簡便，價格合理和A4手提箱尺寸。
2.動平衡測試儀 通過兩次實時測量和顯示能進行快速和非常高精確平衡測量校正。其測量速度為原先型號的4倍并有非常高的精度，61000轉/分時的分辨率為0.001μm 。
3.動平衡測試儀 采用彩色LCD觸摸顯示屏用圖像顯示并帶有說明，因而很容易的操作 。
4.動平衡測試儀 的測量數據存儲到主機中并能傳送到個人電腦，很容易制作平衡監控測量報告。
5.動平衡測試儀中英日文菜單顯示。

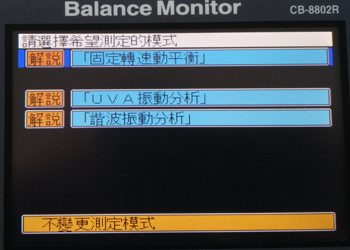

CB-8802R動平衡測試儀功能：

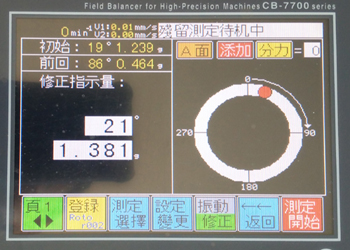

CB-8802R動平衡測試儀單面校正畫面：
1、固定轉速動平衡校正：在固定轉速下進行平衡校正，一般多用于剛性轉子的動平衡校正
3、諧波振動分析功能：能評估設備的振動是否是由于動平衡引起的振動達大，還是由于其它原因引起的振動過大？
不平衡量的位置和剩余不平衡量的質量：（如上圖：21度的地方有1.381g不平衡量。（在這個地方我們可以增加（或者在201度的地方減去1.381g
CB-8802R動平衡測試儀的剩余不平衡量可以精確到0.01mg
2、UVA動振動分析功能：可以實時分析轉子在旋轉時的相位角度和振動大小。

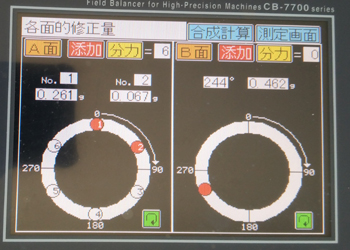

CB-8802R動平衡測試儀雙面合成計算

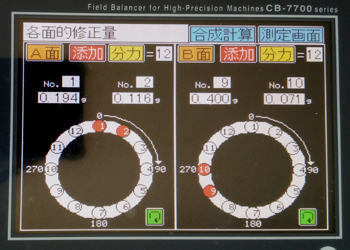

CB-8802R動平衡測試儀有平衡孔的配重
上圖：
CB-8802動平衡測試儀同時測量2面的合成計算
CB-8802動平衡測試儀可以同時測量1-4面的動平衡校正
上圖：
CB-8802動平衡測試儀可以根據客戶的實際情況（針對轉子上有平衡孔）自定儀平衡孔位，方便我們更好的配置。
