使用振動傳感器和頻譜分析儀

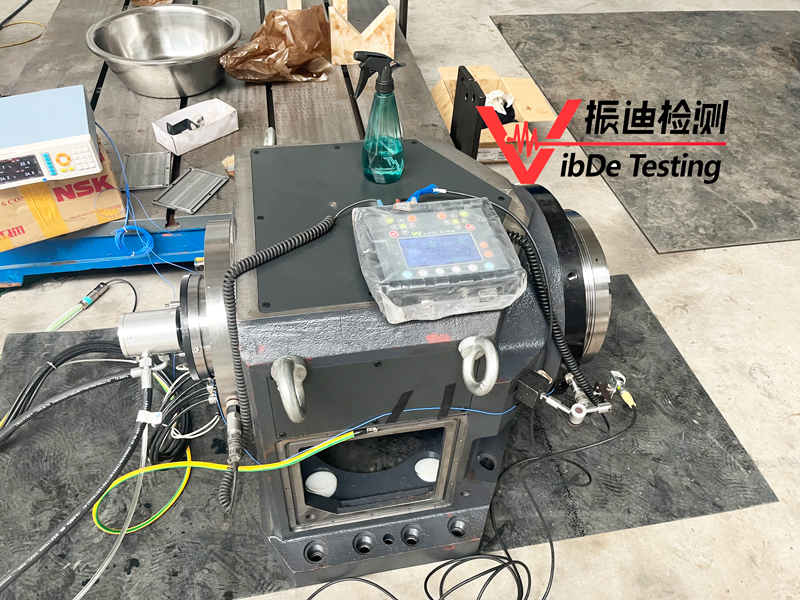

1. 安裝振動傳感器：選擇合適的振動傳感器，如加速度傳感器，將其牢固地安裝在電機的外殼上。一般選擇電機的軸承座、機殼等位置，以確保傳感器能夠準確地測量到電機的振動。
2. 連接頻譜分析儀：將傳感器與頻譜分析儀通過電纜連接起來。頻譜分析儀可以將傳感器采集到的振動信號進行分析，將時域的振動信號轉換為頻域信號，從而得到振動頻率。
3. 設置參數并測量：在頻譜分析儀上設置合適的測量參數，如采樣頻率、分析帶寬等。然后啟動電機，讓其運行在正常工作狀態下，頻譜分析儀即可測量并顯示出電機的振動頻率。

 關鍵頻率識別

• 基頻（1× RPM）：由轉子不平衡或不對中引起，頻率為轉速對應頻率（例如，1800 RPM對應30 Hz）。

• 諧波頻率：2×、3×基頻等，可能由松動或非線性問題導致。

• 軸承故障頻率：通過軸承幾何參數計算（如內圈、外圈、滾動體缺陷頻率）。

• 電源頻率（50/60 Hz）：電氣問題（如定子偏心）可能引發與電源頻率相關的振動。

注意事項

• 校準設備：定期校準傳感器和采集系統，確保數據準確性。

• 背景噪聲：關閉其他設備或隔離被測電機，減少干擾。

• 多工況測量：對比空載、負載等不同狀態下的振動特性。

• 安全防護：避免接觸旋轉部件，確保測試環境安全。

數據分析與故障診斷

• 若基頻幅值突出，可能為轉子不平衡。

• 若2×基頻顯著，可能為不對中或機械松動。

• 高頻成分（如軸承故障頻率）可能指示軸承損壞。

• 結合電機銘牌參數（轉速、極數）和頻譜特征，可進一步定位故障源。

通過以上方法，可以系統化地測量并分析電機振動頻率，為設備維護提供可靠依據。對于復雜故障，建議結合振動相位分析、包絡譜等高級方法深入診斷。
