齒輪箱風力發電機組及其組件機械振動測量參數、測量位置和測量方向
| 組件 | 測量參數 | 頻率范圍 | 測量位置 | 測量方向 |
|
機艙和塔架 |
振動加速度 | 0.1 Hz~10 Hz |
機艙前端測量位置在底座上，靠近主軸承座；機艙后端測量位置在發電機或機架的一側；塔架測量位置在塔架頂部法蘭上方。 |
軸向、水平方向、垂直方向 |
| 振動速度 | 0.1 Hz~10 Hz |
軸向、水平方向、垂直方向 |
||
|
主軸承（滾動軸承） |
振動加速度 | 0.1 Hz~10 Hz |
兩個獨立的主軸承，測量位置在各自的軸承座上：一個獨立的主軸承，測量位置在軸承座上。 |
軸向、水平方向、垂直方向 |
| 振動速度 | 10 Hz~1 000 Hz |
軸向、水平方向、垂直方向 |
||
|
齒輪箱 |
振動加速度 |
0.1 Hz~10 Hz /10 Hz~2 000 Hz |
主軸承與齒輪箱分體，測量位置位于齒輪箱上：主軸承與齒輪箱集成，測量位置位于齒輪箱主軸承附近。 |
軸向、水平方向、垂直方向 |
| 振動速度 | 10 Hz~1 000 Hz |
軸向、水平方向、垂直方向 |
||
|
發電機 |
振動加速度 | 10 Hz~5 000 Hz |

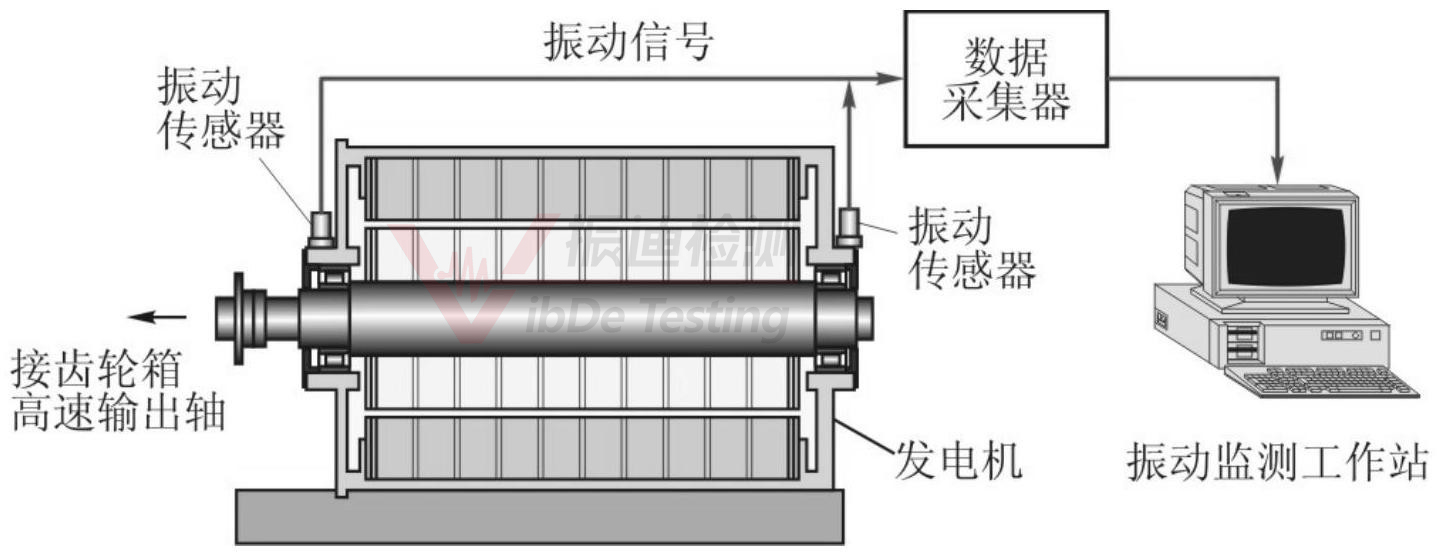

對于齒輪箱、發電機集成的結構，測量位置在輸入端軸承和發電機外軸承所在平面的殼體上；對于彈性或剛性支撐的發電機，測量位置在兩處軸承的殼體上。 |
軸向、水平方向、垂直方向 |
| 振動速度 |
10 Hz~1 000 Hz |
軸向、水平方向、垂直方向 |
||
| 注：振動加速度，以米每二次方秒（m／s）為單位：振動速度，以毫米每秒（mm／s）為單位。測量方向見GB／T 19873．12005中5．2．5。 | ||||
