紅外熱像儀廣泛應用于科研、電氣設備、機電設備、建筑檢測等領域。紅外熱像儀的工作原理是利用紅外探測器和光學成像物鏡接收被測目標的紅外輻射能量分布圖，并將其反射到紅外探測器的光敏元件上，從而獲得紅外熱像。
一、紅外熱像儀的工作原理

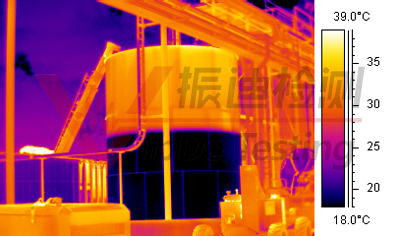

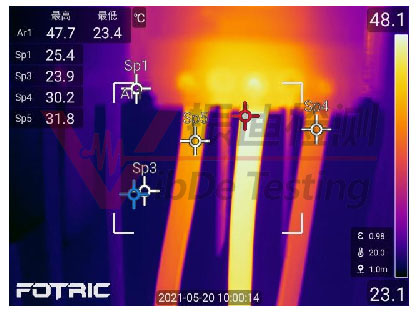

利用光電設備對輻射進行檢測和測量，建立輻射與表面溫度的關系。輻射是指輻射能量（電磁波）在沒有直接導電介質的情況下的熱運動?，F(xiàn)代紅外熱像儀的工作原理是利用光電設備對輻射進行探測和測量，建立輻射與表面溫度的關系。絕對零度以上的所有對象-273℃; 發射紅外輻射。紅外熱像儀利用紅外探測器和光學成像物鏡接收被測目標的紅外輻射能量分布，并將其反射到紅外探測器的光敏元件上，從而獲得紅外熱像，對應于物體表面的熱分布場。一般來說，紅外熱像儀就是將物體發出的不可見的紅外能量轉換成可見的熱像。熱圖像頂部的不同顏色代表被測物體的不同溫度。
二、紅外熱像儀的應用范圍
1、科研
（1）材料研究：有機材料、無機材料、復合材料、3D打印材料、納米材料、彈性材料等；
（2）機械與動力：新能源動力系統制動系統、液壓系統、牽引系統、傳動系統、加熱系統、精加工等。
（3）電子電氣：微電子、芯片、電子元器件、強電設備等。
（4）土木工程：橋梁、隧道、大壩、建筑物等基礎設施建設的滲漏、空鼓、缺口問題、地質勘探等，圖片由注冊用戶“網聊”提供，版權公告反饋。
（5）化學與化工：化學反應過程監控、反應設備監控、產品性能檢測等。
（6）動植物：藥物性質及藥效檢測、新品種培育、動物習性、生長環境、激光脫毛、微生物學、醫學研究等
（7）其他科研：考古文物保護用電設備
2、電氣設備
（1）配電系統：配電盤、開關箱、變壓器、斷路器、接觸器、熔絲電纜、發電機、繞線設備、儲油柜、UPS等
（2）一般機電設備：輸送帶檢測，電機檢測、閥門檢測、法蘭泄漏檢測、管道檢測、冷凝閥、壓縮機、軸承檢測等。
（3）冶金加熱設備：鋼包、高爐風口、高爐冷卻壁、高爐爐襯檢測、高爐送風支管檢測、焦爐、，連鑄板坯
（4）石化專用設備：蒸餾塔、罐位檢測、反應器、換熱器等
（5）軌道交通專業設備：接觸網檢測、電力機車頭部檢測、高架箱梁滲漏檢測、高速鐵路橋梁防水層檢測，黑體爐檢測、接觸網檢測、軸溫檢測等
（6）加工及熱處理：焊接、鑄造、模具、煉鋼爐、轉爐、魚雷車、爐墻、金屬熱處理（退火、回火、淬火）、冷熱軋鋼板、鋼卷的溫度測量及監控，線材等。
（7）其他專用設備：滾筒干燥機、膠輥檢測、吹瓶機、瓶坯溫度檢測、金屬管密封性能檢測、機房應用研發
3、研發
質控電路研發、電源檢測、LED燈散熱器檢測、LED燈罩檢測、LED檢測、LED芯片檢測、，LED芯片散熱檢測、LED燈檢測、醫療器械、發動機噴嘴檢測、塑料變質檢測、模具檢測、太陽能熱點檢測、CRT檢測、CD檢測光伏逆變器、冰箱制冷劑泄漏檢測、產品外殼溫度檢測、電熨斗、，評估電子產品加熱、剎車片、加熱座椅、輪胎、汽車電器、汽車發射器、汽車焊接機器人、汽車后擋風玻璃、汽車前擋風玻璃、汽車前照燈、電機繞組檢測、鋰電池檢測、，鉛酸蓄電池橋梁檢測。
4、建筑物檢測
（1）建筑物診斷：外墻空鼓、剝落、屋面滲漏、管道、熱橋、節能研究、地暖檢測、竣工驗收等
（2）公路橋梁：可用于公路裂縫、橋梁裂縫、滲漏檢測等的快速掃描。瀝青路面等
5. 軍事與安全
（1）軍事應用：導彈制導
（2）消防安全系統：可用于火災研究、消防救援、安保、走私監控等。

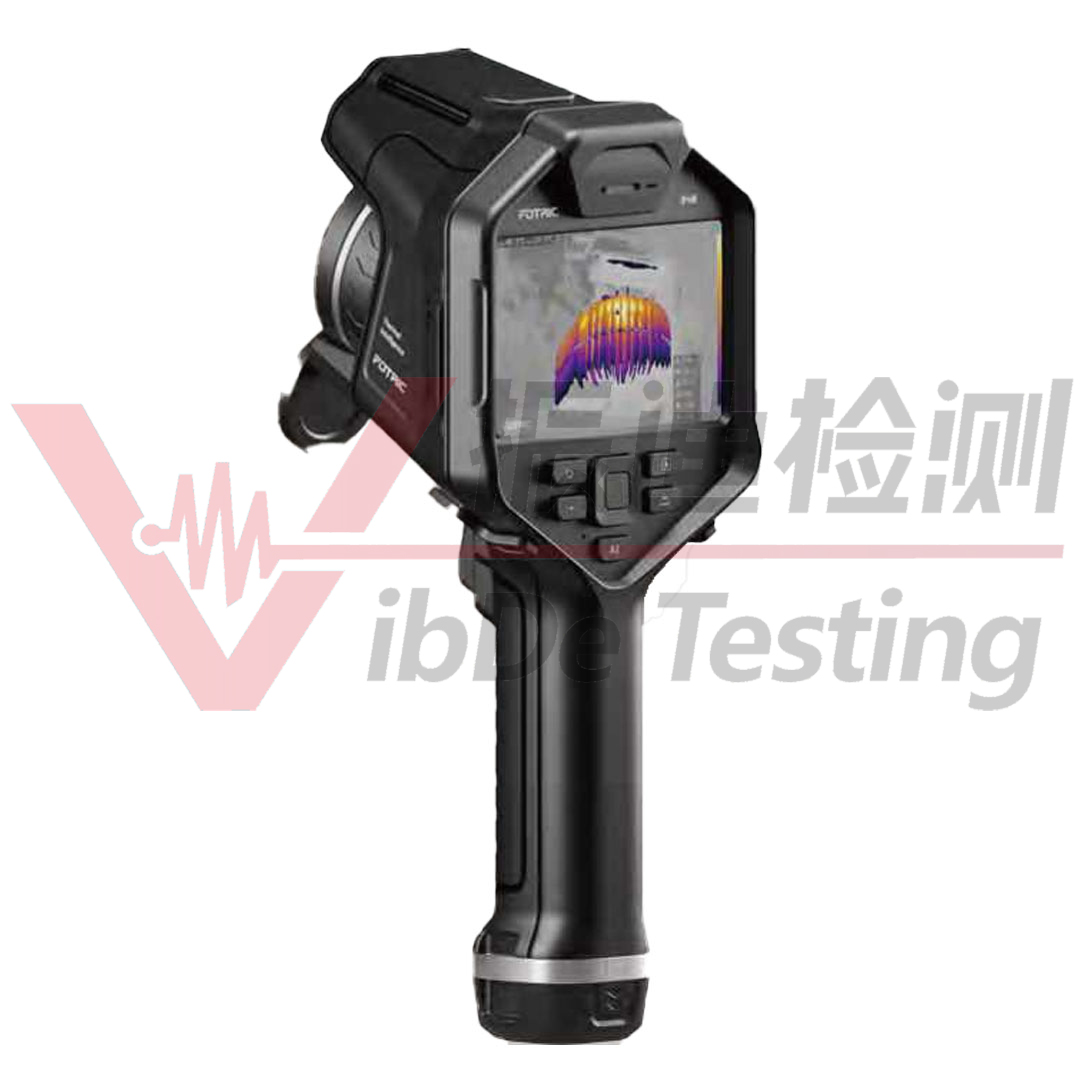

三、紅外熱像儀運用留意 -FOTRIC
1、調整焦距 過紅外熱像儀運用時，假如被測方針周圍布景的溫度過冷或許過熱，就會影響到方針溫度丈量的精準度。而一般情況下，紅外熱像儀運用能夠在熱圖畫存儲后對其曲線進行調整，可是卻無法在圖畫存儲后改變焦距，天然也就沒辦法消除其他的熱反射。所以這時候，就需要調整焦距或丈量方位，來減少或許消除這些影響。而福祿克紅外熱像儀運用配有獨特的激光主動對焦系統，能夠直觀地指示方針方位，適用于需要進行多次、多方位的對焦操作。
2、挑選正確的測溫規模 測溫規模是紅外熱像儀運用最重要的一個性能指標，因為紅外熱像儀運用時便是通過丈量方針的溫度來進行勘探成像的，所以測溫規模既不能過窄，也不能過寬。比方福祿克紅外熱像儀運用時，可測溫度最高限可達2000℃，最低限可達-40℃。需要留意的是，在紅外熱像儀運用測溫之前，應略微調整其測溫規模，讓它盡可能契合被測方針溫度，這樣就能夠得到最佳圖畫質量。
3、了解最大檢測間隔 實際上，最大檢測間隔并不是一個固定的數據，這個間隔與被測方針的巨細以及紅外勘探器性能有關。假如運用同一臺紅外熱像儀丈量一個面積比較大的方針，那么可檢測間隔就遠些，反之近些。因而，在檢測某些較小方針的時候，一定要挑選適合的紅外熱像儀，確保在有用間隔內進行溫度勘探，以防數據不精準。并且勘探時，紅外熱像儀運用時需要與方針堅持適中間隔，無論間隔過大或過小，都會影響運用。
4、堅持儀器平穩 平時運用手機攝影時，假如不小心抖動了，那么拍出來的照片就會含糊。紅外熱像儀運用時也一樣，在按下存儲鍵時，應留意不要過于晃動，以保證圖畫精準不含糊?；蛟S能夠?qū)x器用三腳架支撐，那樣就更加穩固了。
5、勘探環境要單一 由于被測方針的散布問題，所以紅外熱像儀運用的工作環境常常是在室外，那么就很容易遭到氣候要素的影響。當然，大氣環境是不行改變的，所以也能夠依據環境特點提早進行適度調整，以保證丈量數據的精確度。另外，也能夠盡量挑選無雨、無霧、沒有陽光或許處在夜間，無風或許風力小的環境，這樣一來，周圍沒有雜質或許雜質少，就能夠避開多余的反射。
