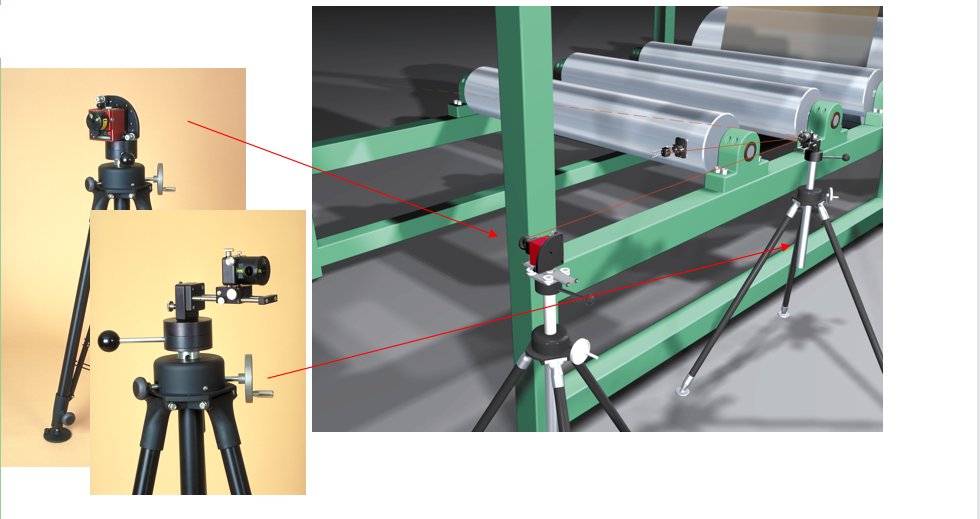

激光對中儀_平行度校正技術

如果激光對中儀發射器所發射出來的激光在量測過程中保持不動，而激光對中儀接收器被固定在圓孔中后接收讀值，并將讀值歸零后，再將激光對中儀接收器反轉 180 度后讀值，將所得讀值除以二，此計算后的數值即為孔心到基準線(激光對中儀)的距離。如果再應用直線度的原理進行量測，我們便可以各個相連圓孔的中心線量測校正了。如果任取其中二的圓孔的量測點做為新的基準線，就能計算出其他圓孔中心到新的基準線的偏差值，此為圓孔中心線校正。

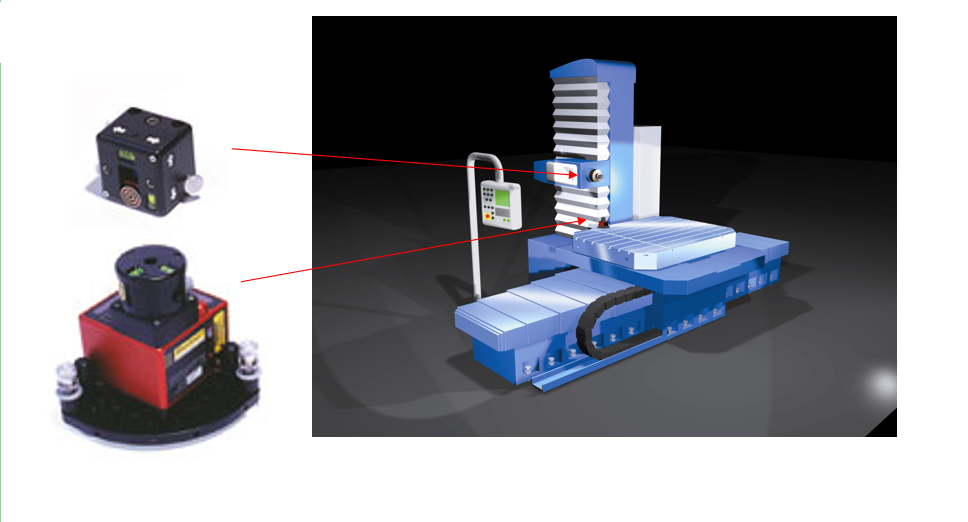

激光對中儀_垂直度校正技術

利用激光對中儀為直線光束的特性將激光對中儀光束經兩次精準90°折射，而形成一ㄇ字型。

如一支輥輪為基準，將激光對中儀光束經兩次精準90°折射，則此兩激光對中儀光束為平行光束，再以此兩平行光束為基準條件，調整預校正之輥輪在標準之內，因皆由同一支輥輪為基準，所以不會有累計誤差，為其此方式之最大優點。

激光對中儀_平面度校正技術

如果激光對中儀發射器所發射出來的激光對中儀可以在某一個定點上被切換90度，使新的激光對中儀射束與舊的激光對中儀射束形成90度角，再進行直線度與平面度校正原理量測，我們便可以進行垂直度的量測校正了。如果在舊的激光對中儀射束任取其中二的量測點做為新的基準線，就能計算出另二個量測點到新的激光對中儀射束的偏差值，而得到二條直線間的垂直度校正。如果激光對中儀射束在某一定點上能作 360 度旋轉，就能實施一條直線與一個平面的垂直度校正。

激光對中儀_平面度校正技術

激光對中儀_直線度校正技術

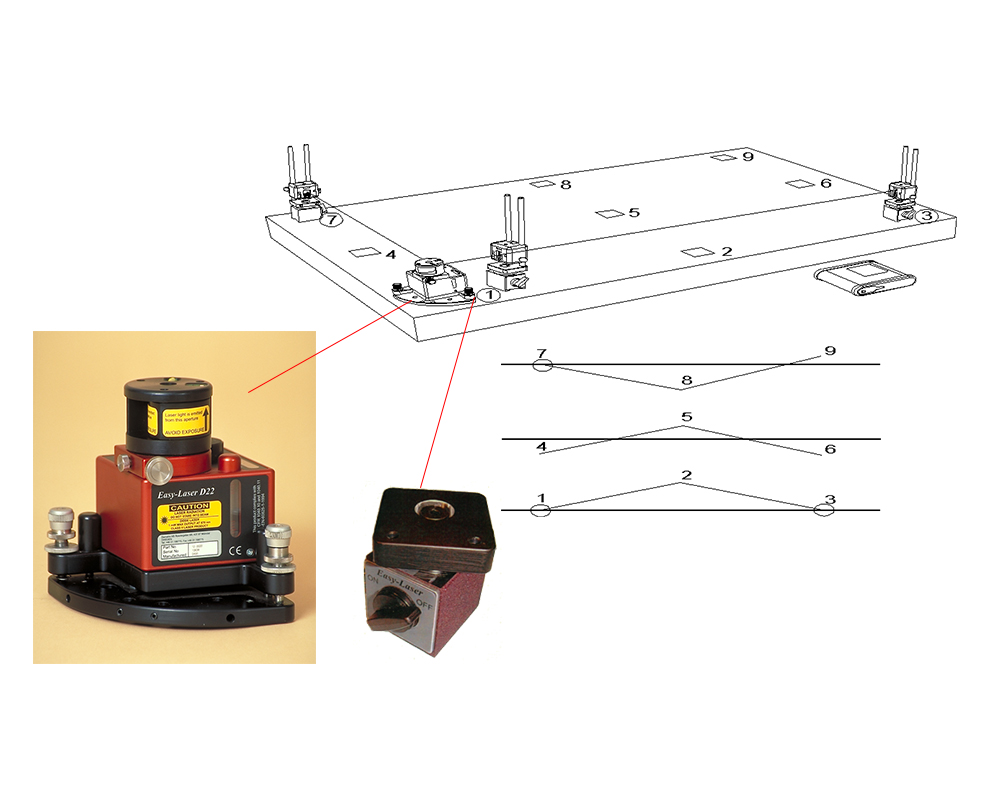

如果激光對中儀發射器所發射出來的激光對中儀可以在某一個定點上 360 度旋轉，于是激光對中儀就形成了一個量測校正的基準面，在量測過程中，同樣保持這個基準面永遠固定不動，而激光對中儀接收器在某一個量測面，能夠精確地讀取每一個量測點到基準面之間的距離，如此一來，我們便可以進行平面度的量測校正了。如果任取其中三個量測點做為新的基準面，就能計算出其他量測點到新的基準面的偏差值。
